Описание
Пресс-фитинг – тройник с переходом на внутреннюю резьбу (Тройник пресс ВР) служит для присоединения к металлопластиковым (металлополимерным) трубам и трубам из сшитого полиэтилена элемента системы, имеющего наружную резьбу.
Характеритики
Бренд: IFAN
Тип элемента: Тройник пресс ВР
Тип: Пресс
Размер: 16-32мм
Материал: Латунь
Вид резьбы: Внутренняя
Материал гильзы: Нержавеющая сталь
Диапазон температур: от -25°C до 120°C
Максимальное рабочее давление: 16 бар
Назначение: Для металло-пластиковых труб
Добро пожаловать на наш Facebook сайт, чтобы узнать подробнее: www.facebook.com
По монтаже
1) Прежде всего убедитесь, что резиновые уплотнения плотно, без бугров, располагаются в специальных канавках на фитинге. На штуцере должна быть тефлоновая электроизолирующая шайба.
2) Надеваем накидную гайку на трубу, не соединяя ее со штуцером, а затем сухарь.
3) После этого, немного прокручивая трубу, нанизываем ее на штуцер фитинга.
4) Сухарь и гайку прикрепляем к корпусу фитинга и вручную завинчиваем накидную гайку.
5) При помощи двух рожковых ключей плотно завинчиваем гайку на необходимое количество оборотов.
Основные этапы установки пресс-фитингов на трубу из металлопласта:
1, Сначала проверяем наличие уплотнительных колец и диэлектрической прокладки.
2, Надеваем трубу на штуцер до тех пор, пока она не появится в круглом отверстии в основании гильзы.
3, Опрессовку соединителей осуществляем при помощи ручных пресс-клещей.
4, Инструмент заводится на фитинг так, чтобы буртик гильзы вошел в соответствующее углубление пресс-насадки. После фиксации инструмента обойма закрывается до защелкивания замка и производится опрессовка гильзы.
5, Для выправления защипов необходимо сместить ось обжима и повторить опрессовку.
6, Монтаж фитинга завершен.
Related products
-
Brass Press Fittings Латунные Пресс-Фитинги
Тройной вдавленный зуб пекса
-
Brass Press Fittings Латунные Пресс-Фитинги
Производитель имеет прямой доступ к внешнему клыку PEX
-
Brass Press Fittings Латунные Пресс-Фитинги

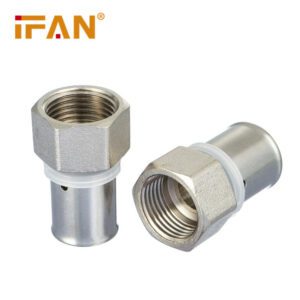

Муфта пресс ВР
-
