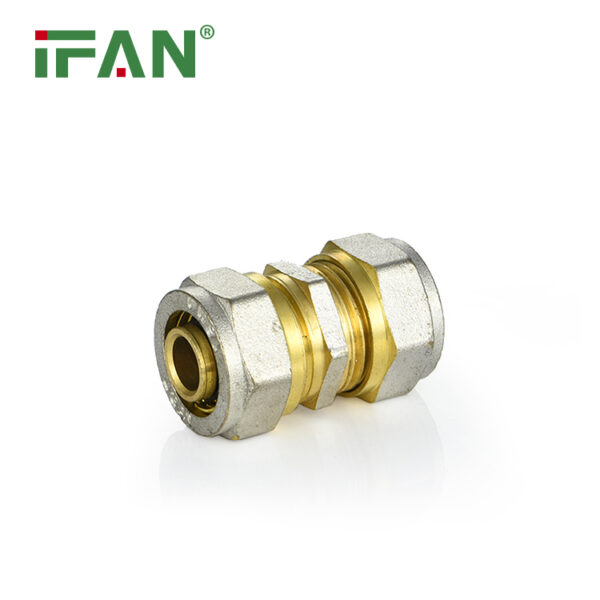

Латунное гнездо для компрессионного фитинга

Область применения

Муфта обжим — необходимый элемент, применяемый для соединения металлопластиковых и РЕХ-труб с фитингами при переходе от сварной части к резьбовому соединению в системах холодного и горячего водоснабжения, отопления в жилых, административных, промышленных зданиях, при прокладке технологических трубопроводов, пневмопроводов.

Характеристики

Торговая марка: IFAN
Тип : Муфта обжим
Материал: Латунь
Тип продукта: Цанговые фитинги
Размер: 16-32мм
Вид фитинга: Муфта соединительная
Срок службы, лет: 50
Макс. рабочее давление, бар: 10
Макс. рабочая температура, °C: 95

Подписывайтесь на наш Facebook сайт, чтобы узнать подробнее: www.facebook.com

Об монтаже

При монтаже трубопроводов с применением обжимных фитингов следует придерживаться следующей последовательности:
1. Орезать трубу специальным резаком.
2. Снять заусенцы с кромок трубы.
3. Откалибровать трубу калибром.
4. Смазать штуцер фитинга силиконовой смазкой. Запрещается применять какие-либо органические масла и смазки, т.к. это разрушает внутренний полиэтиленовый слой трубы.
5. Надеть на трубу накидную гайку.
6. Надеть на трубу обжимное кольцо (сухарь).
7. Аккуратно надеть трубу на штуцер фитинга, не повреждая уплотнительных колец.
8. Навинтить на фитинг накидную гайку вручную.
9. Двумя гаечными ключами довинтить накидную гайку на следующее число оборотов:
